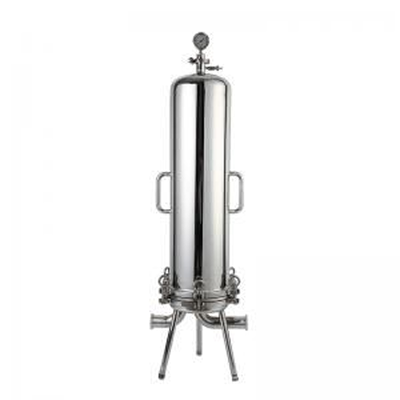

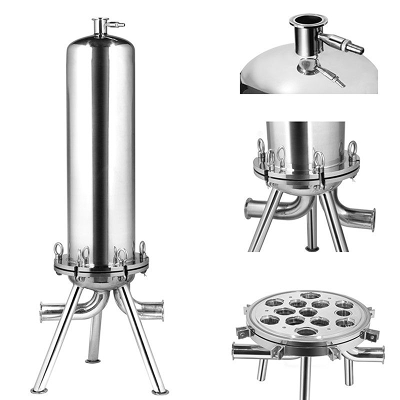

ФІЛЬТР-ТРИМАЧІ (КОРПУСА) BJH

СФЕРИ ВИКОРИСТАННЯ

ОСОБЛИВОСТІ ТА ПЕРЕВАГИ

Конструкція з іржостійкої сталі з дзеркальним покриттям поверхні
Зменшує адгезію бактерій/часток, ефективне використання простору
Просте встановлення із санітарно-технічним підключенням, легко чистити
Є три затискні, фланцеві та нарізеві з’єднання
Потребує мінімум простору на підлозі та швидко розбирається для легкого чищення

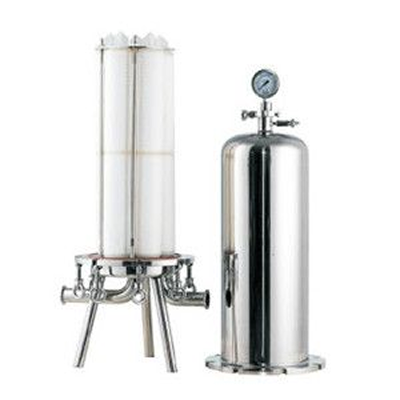

Корпуси можуть вмістити від одного (1) до кількох 10″, 20″, 30″ або 40″ картриджів
Підходить як для маленьких, так і для великих партій та швидкостей потоку
Доступні варанти для високого тиску і температури • Конструкція «чищення на місці» (ЧНМ) / «пара на місці» (ПНМ)

ХАРАКТЕРИСТИКИ

Матеріал

Корпус	Іржостійка сталь 304 та 316L на вибір
Ущільнювальне кільце	Силікон, вітон, СКЕП та інші

Покриття поверхні

Внутрішнє/Зовнішнє

Електрополіроване, Ra≤0,2 мкм

З’єднання

Вхід/Вихід	Тризатискне (Від 1” до 10” Або на запит)
	Фланцеве (Від 1” до 10” Або на запит)
	Нарізеве (Від 1” до 10” Або на запит)
Вентиляційний клапан	¼” охоплювальна деталь
Дренаж	1″ охоплювальна деталь або на запит

Кришка/Тип покриття	Відкидні болти або тризатискні (лише для одного циклу)
Розрахунковий тиск	10 бар (145 psi) упродовж 30 хвилин
Робочий тиск	Макс. 7,2 бар (108 psi)
Температура	Макс. 105 °C (Розрахунок 140 °C)
Тип картриджа	ДВОСТОРОННІЙ (220), 222, 226 тощо
Ємність картриджа	1, 3, 5, 8…30, 36, 45 циклів

Картриджі		Замикання	Розміри (мм)
№	Довжина		d (вхід/вихід)	D	B	H	H1
1	5″	Затискна муфта	1 дюйм	102	180	120	570
	10″						690
	20″						940
	30″						1190
2	10″	Болт із двосторонньою наріззю	1 1/4 дюйм	184	240	180	720
	20″						980
	30″						1210
5	10″	Болт із двосторонньою наріззю	1,5 дюйм	219	280	200	130
	20″						990
	30″						1220
	40″						1460
7	20″	Болт із двосторонньою наріззю	1 3/4 дюйм	273	420	210	1060
	30″						1290
	40″						1530
