ФИЛЬТР-ДЕРЖАТЕЛИ (КОРПУСА) BJD
СФЕРЫ ПРИМЕНЕНИЯ
- Предварительная фильтрация жидкости, особенно подходит для больших объемов и жидкостей с высокой вязкостью
ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА
- Предназначен для системы с мешочным фильтром
- Состоит из корпуса из нержавеющей стали, держателя мешка и мешочных фильтров
- Широкий выбор размеров
- Конструкция полностью из нержавеющей стали
- Качественная нержавеющая сталь 304 или 316L
- Доступны варианты для высокого давления и температуры
- Соответствует требованиям GMP
- Электрополированный, гладкий и гигиеничный дизайн, эффективное использование пространства Поверхность механически/электрополированная или обработанная пескоструйной пассивацией
- Конструкция «очистка на месте» (ЧНМ) / «стеризация паром на месте» (ПНМ)
ХАРАКТЕРИСТИКИ
|
Расчетное давление
|
9,6 бар (139 psi) в течение 30 минут
|
|
Макс. рабочее давление
|
6,0 bar (87 psi)
|
|
Материал уплотнительной прокладки
|
Силикон, витон, тефлон и другие
|
|
Вход/выход
|
Размер, тип и расположение по запросу клиента
|
|
Вентиляционный клапан
|
¼» NPT
|
|
Дренаж
|
1″ соединительная деталь или по запросу
|
|
Покрытие поверхности
|
Электрополиро-ванная или обработанная методом пескоструйной пассивации
|
|
Расчетное давление
|
9,6 бар (139 psi) в течение 30 минут
|
|
Макс. рабочее давление
|
6,0 бар (87 psi)
|
|
Температура
|
Макс. 115 °C (Расчет 140° C)
|

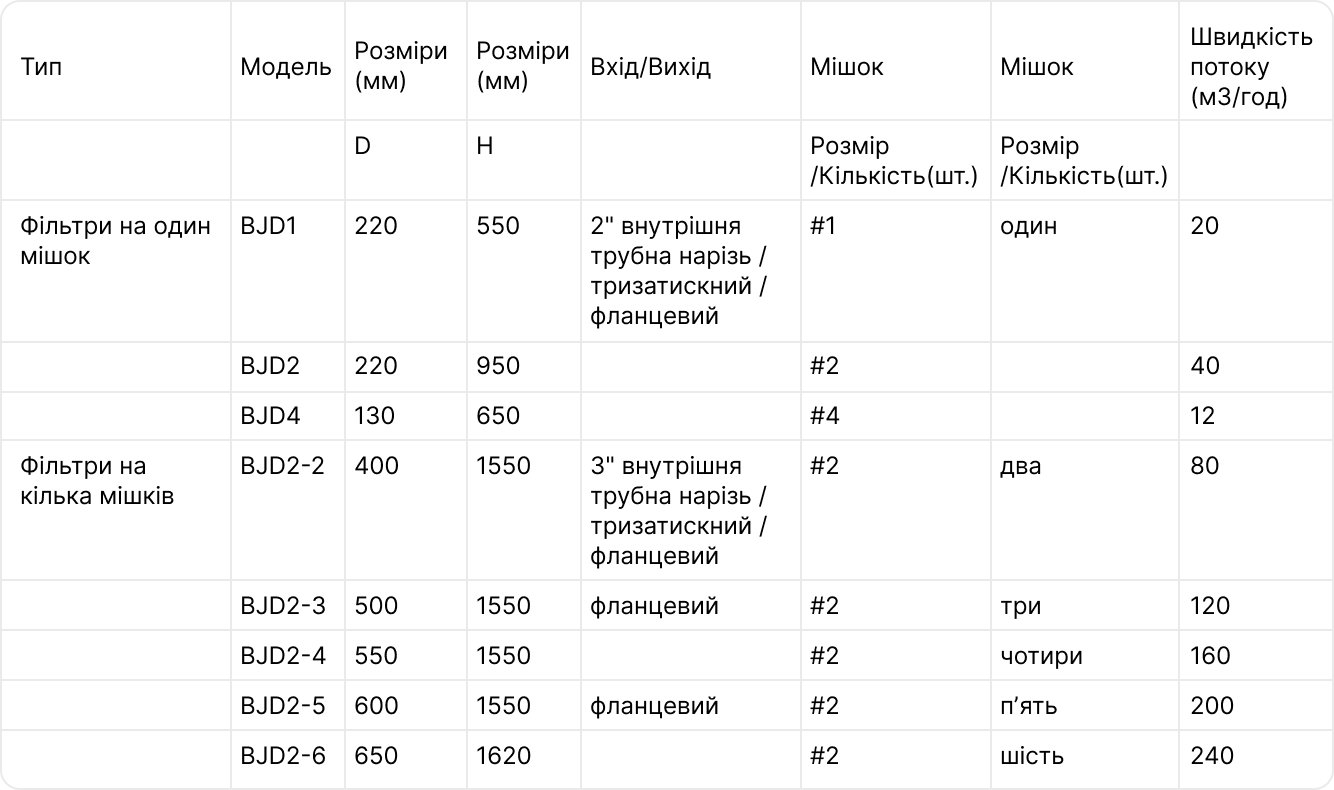

| Тип | Модель |
Размеры (мм)
|
Размеры (мм) |
Вход/Выход
|
Мешок
|
Мешок
|
Скорость потока
(м3/год) |
| D | H |
|
Размер/Количе-ство (шт.)
|
Размер/Количе-ство (шт.)
|
|||
|
Фильтры на один мешок
|
BJD1
|
220 |
550
|
2″ внутре-нняя трубная резьба / трехзажимной / фланцевый
|
#1 |
один
|
20 |
| BJD2 | 220 |
950
|
#2 | 40 | |||
|
BJD4
|
130 |
650
|
#4 | 12 | |||
|
Фильтры на несколько мешков
|
BJD2-2
|
400 |
1550
|
3″ внутренняя трубная резьба / трехзажимной / фланцевый
|
#2
|
два | 80 |
|
BJD2-3
|
500
|
1550
|
фланцевый
|
#2
|
три | 120 | |
|
BJD2-4
|
550 |
1550
|
#2
|
четыре | 160 | ||
|
BJD2-5
|
600 |
1550
|
фланцевый
|
#2
|
пять | 200 | |
|
BJD2-6
|
650 | 1620 |
#2
|
шесть | 240 |
